Инструкция по установке светодиодного стоп-сигнала на автомобиль Мазда3 с кузовом хэтчбек

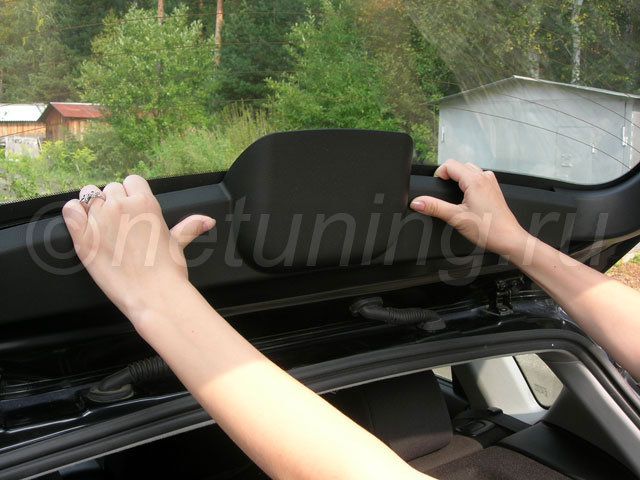

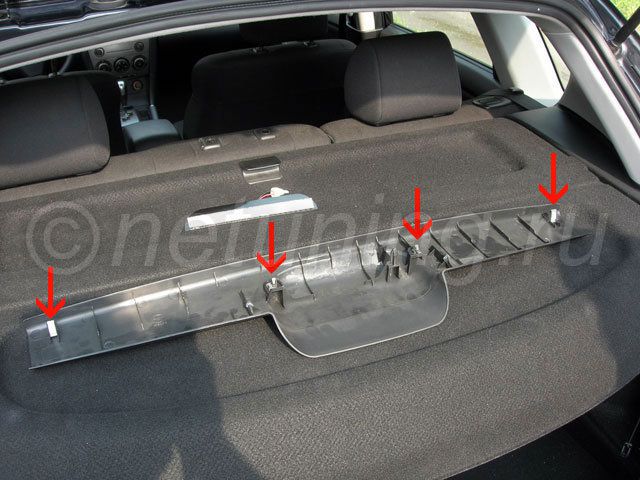

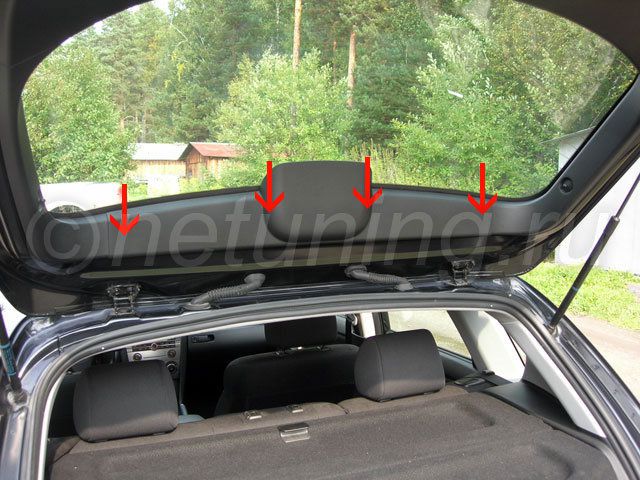

Итак, открываем багажник, снимаем верхнюю окантовку задней подъемной двери. Она держится на 4 пистонах: 2 по краям - пластиковые, 2 ближе к центру - металлические.

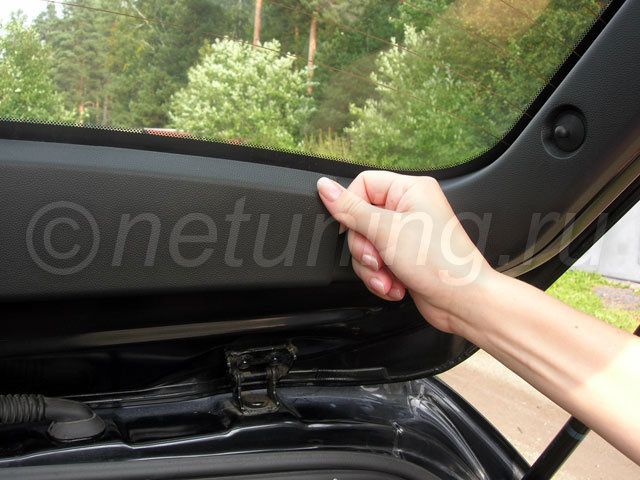

Сначала отщелкиваем пластиковые пистоны по краям, они выходят из зацепления легко:

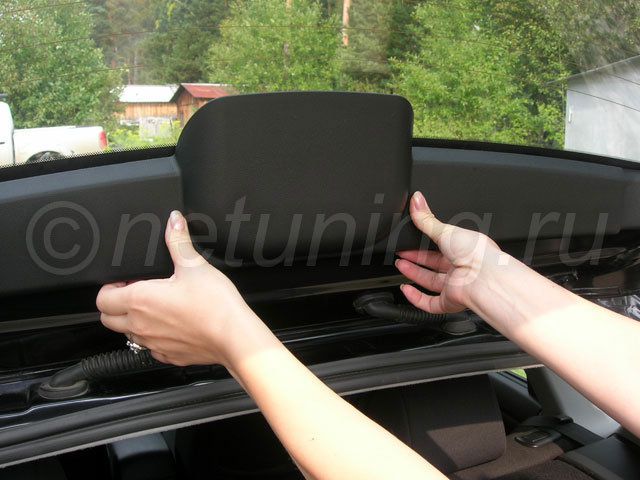

Далее отщелкиваем металлические пистоны ближе к центру, нужно применить бОльшее усилие:

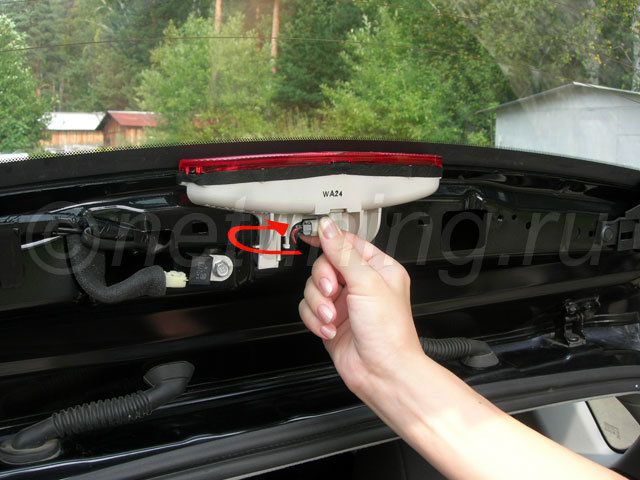

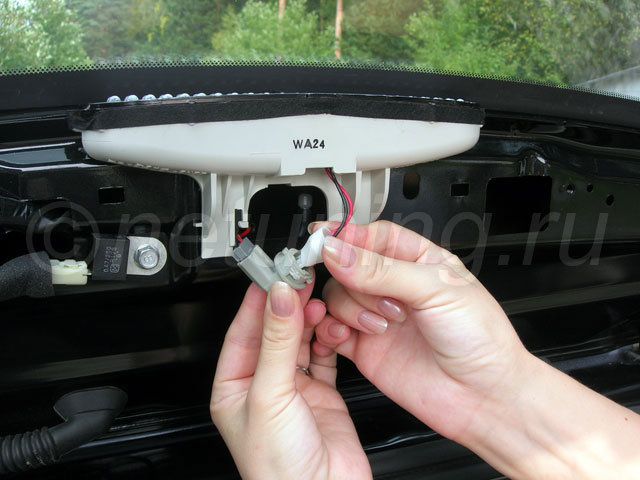

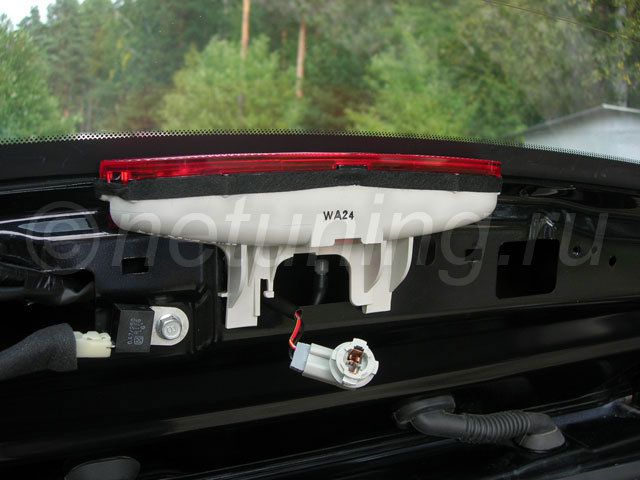

Снимаем фонарь. Сначала вынимаем старую лампочку. Для этого поворачиваем патрон от себя и вытягиваем патрон с лампой из корпуса фонаря,

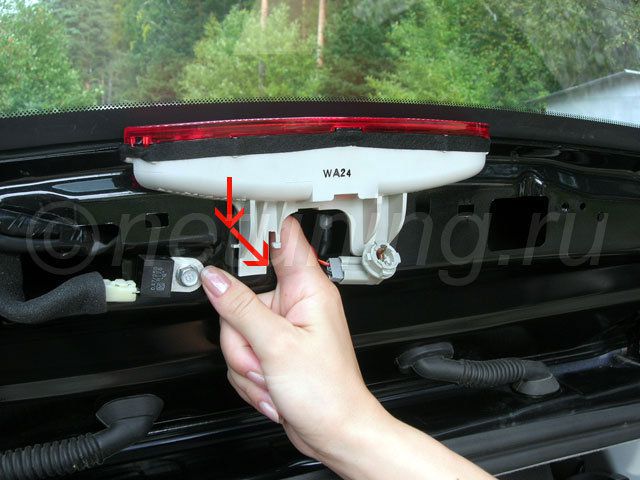

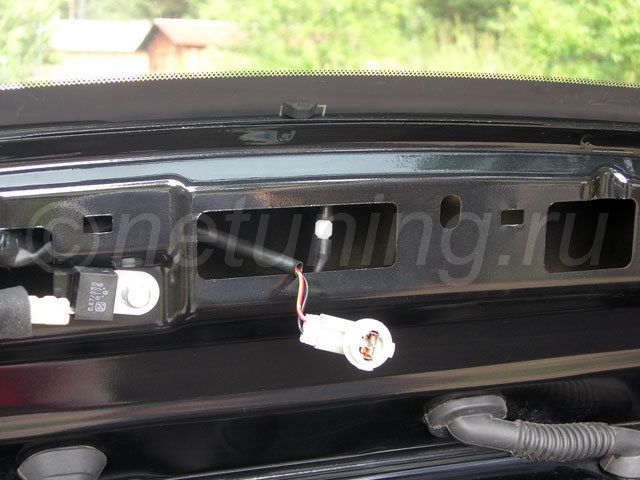

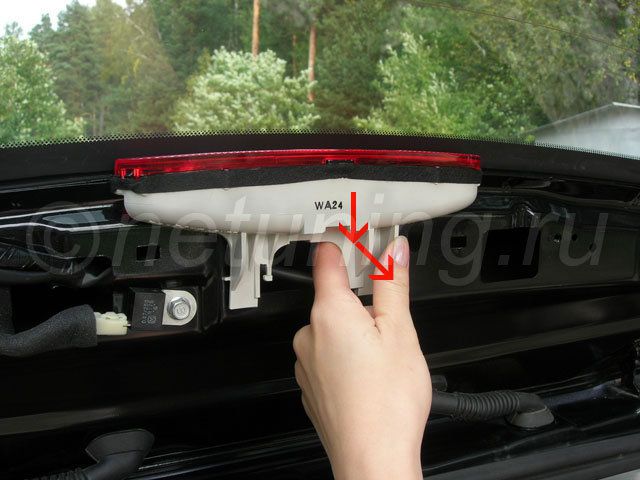

затем отсоединяем сам корпус фонаря. Для этого нужно отжать вниз пластиковый фиксатор внутри крышки багажного отделения и вытянуть наружу сначала одну сторону фонаря
затем другую.

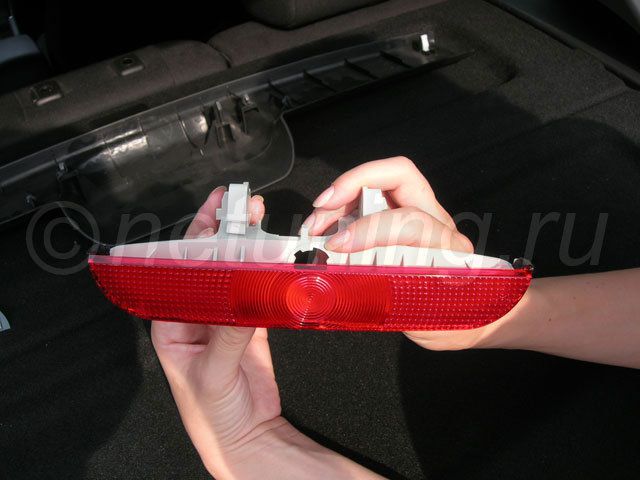

Приступаем к установке платы со светодиодами внутрь фонаря. Можно оставить штатный красный рассеиватель и закрепить плату сразу за ним. Получим более рассеянный свет.

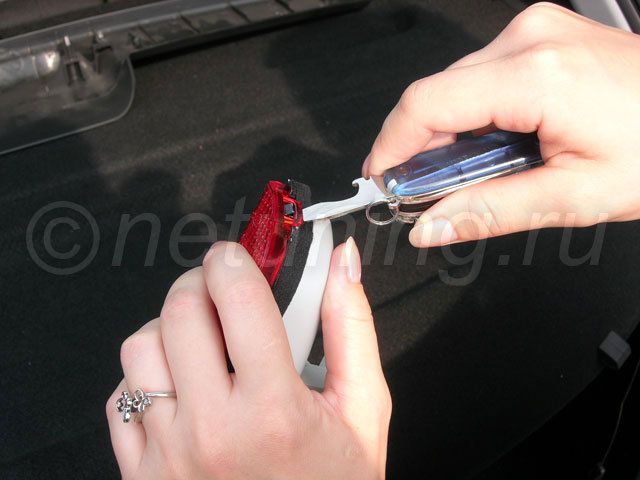

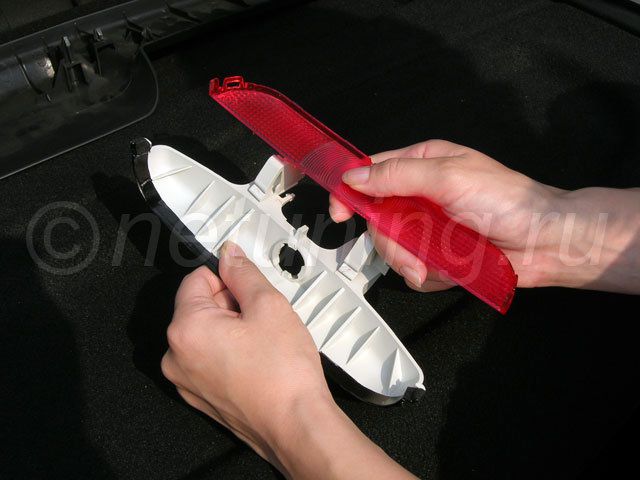

Можно снять штатный красный рассеиватель и оставить только светодиоды. Получим более яркий и направленный свет. Чтобы снять рассеиватель подденем один из его краев отверткой:

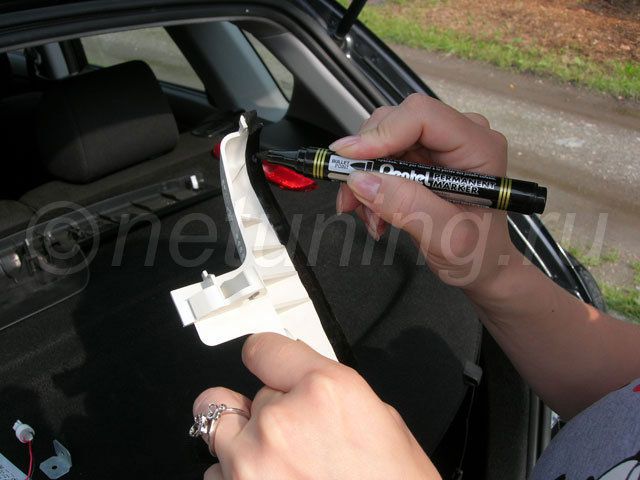

Для того чтобы края белого корпуса по бокам светодиодной платы не бросались в глаза мы покрасили их в черный цвет. Рекомендуем использовать для этого черную краску в баллончике.

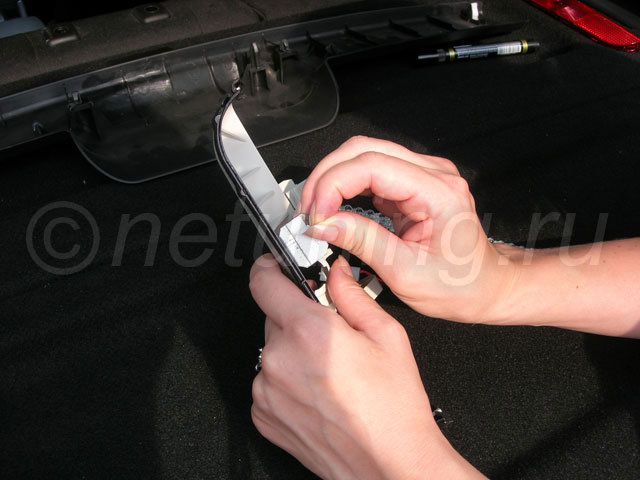

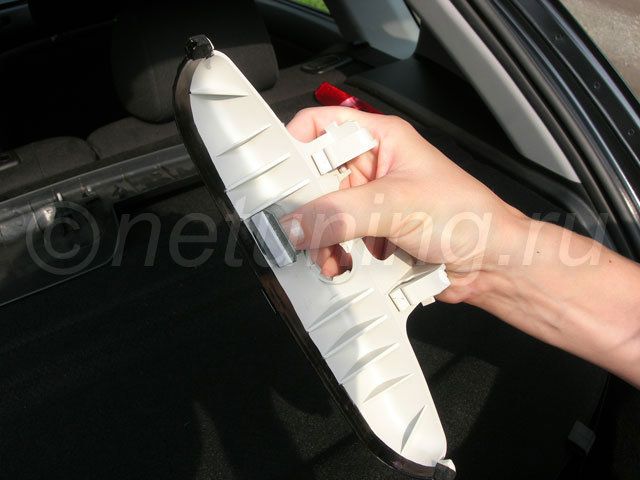

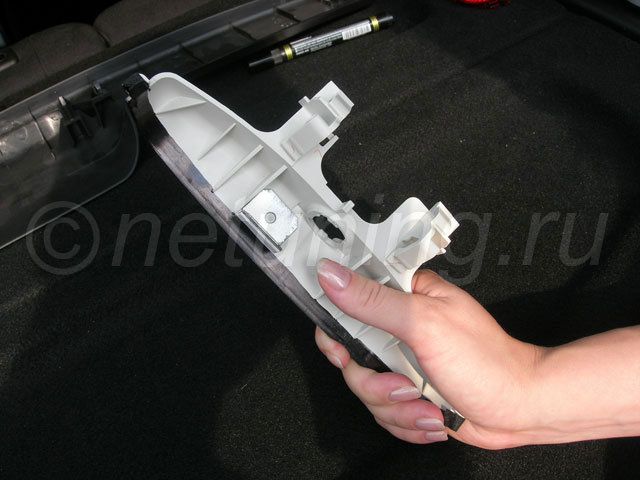

Продолжаем установку светодиодной платы без рассеивателя. Берем входящий в комплект металлический уголок со скотчем и приклеиваем его вплотную к ребру жесткости внутри корпуса фонаря. Вертикальная плоскость уголка должна оказаться на одной линии с более длинными ребрами жесткости. Все операции со скотчем желательно проделать в "одно касание", т.к. на уголке будет наклеен скотч 3М, оторвать который очень непросто.

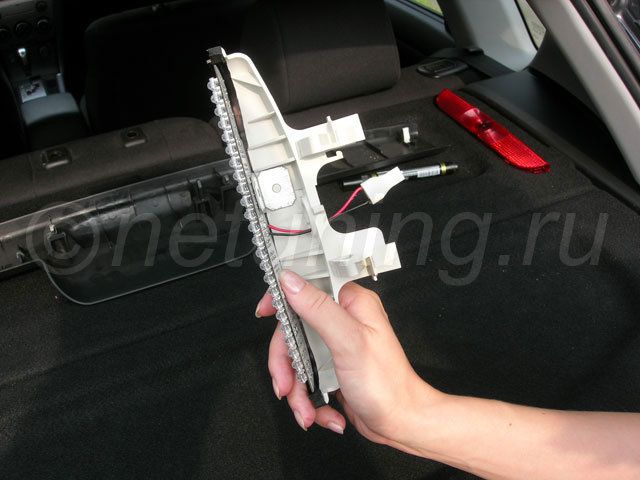

Далее приклеиваем саму плату к уголку.

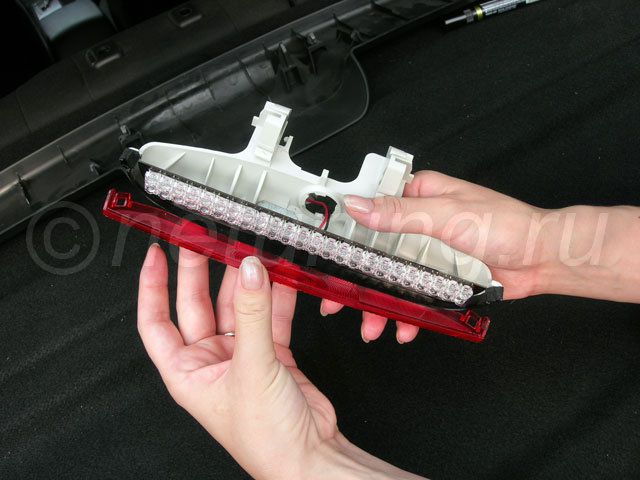

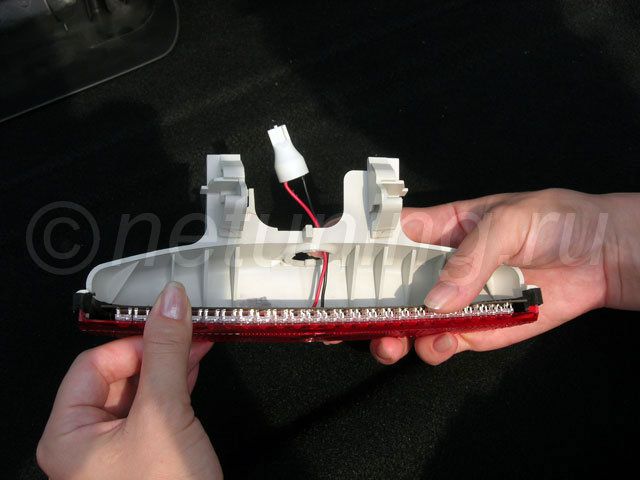

У вас всегда остается возможность установить красный рассеиватель обратно:

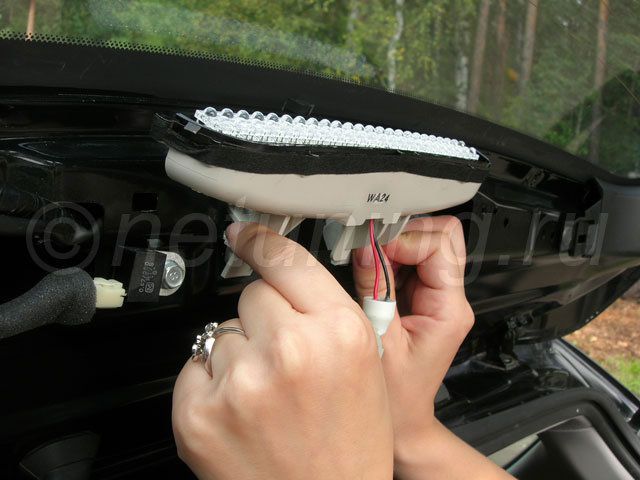

Устанавливаем стоп-сигнал на свое место. Сначала нужно одеть два паза в нижней части корпуса стоп-сигнала на крышку багажного отделения,
затем защелкнуть верхнюю часть корпуса.

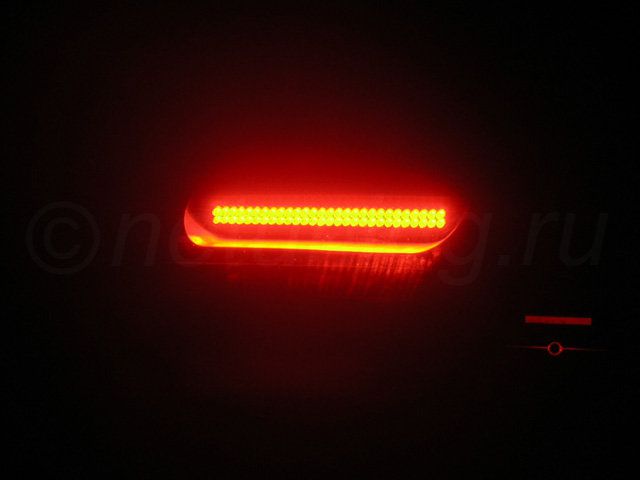

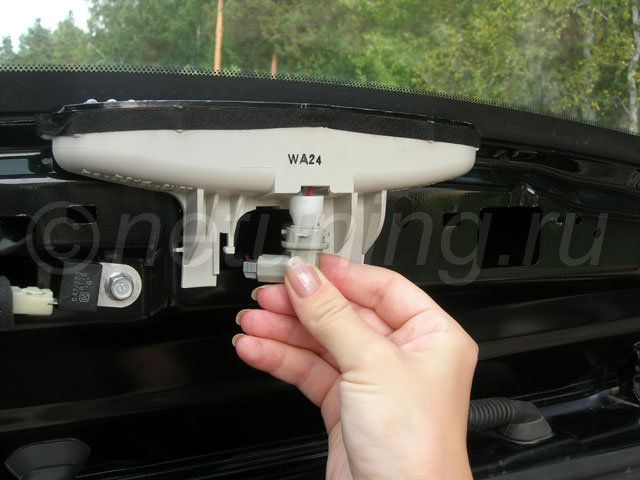

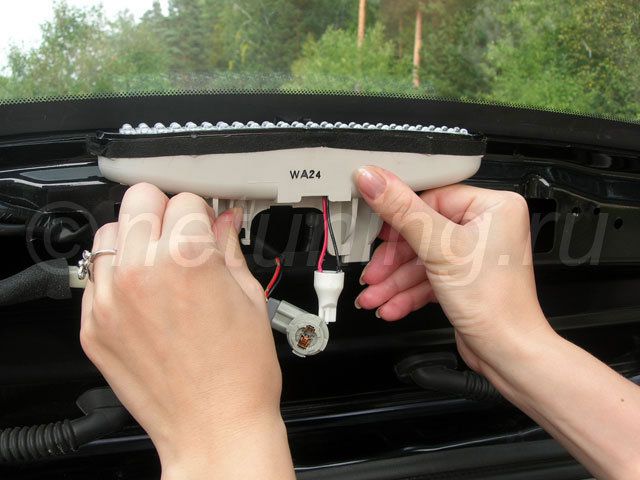

Вставляем цоколь светодиодного стоп-сигнала в патрон и нажимаем на педаль тормоза. Если фонарь не горит, переворачиваем цоколь на 180 градусов и снова проверяем работоспособность стоп-сигнала.

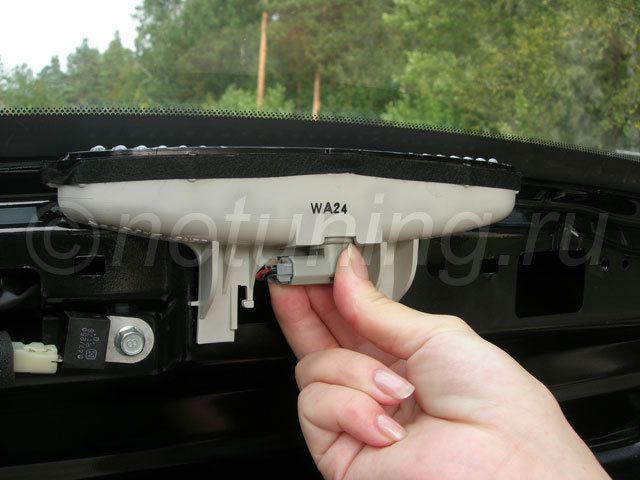

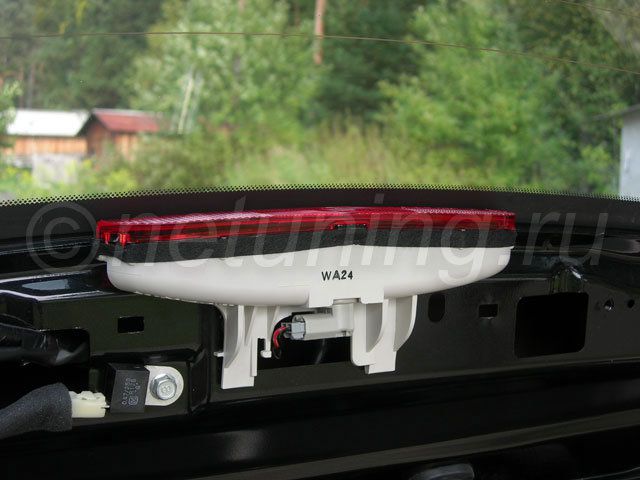

Просовываем патрон внутрь фонаря, поворачиваем патрон на себя для фиксации.

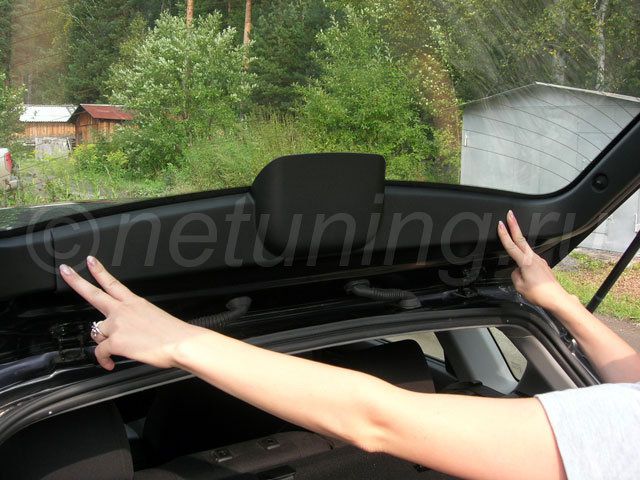

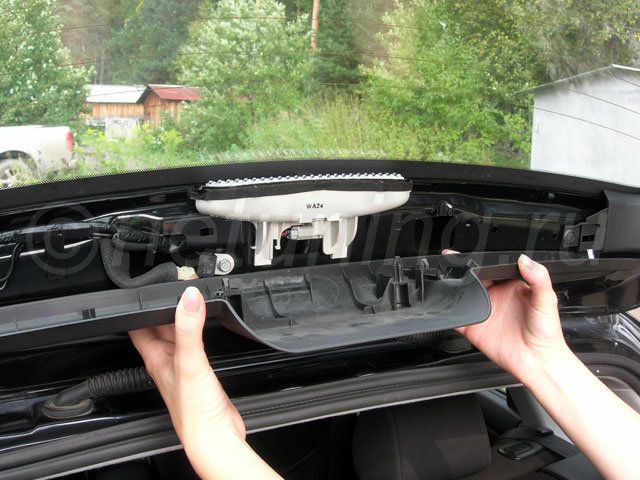

Одеваем обратно верхнюю окантовку задней подъемной двери. Совмещаем пистоны с отверстиями в корпусе двери, защелкиваем центральные металлические пистоны, затем крайние пластиковые.

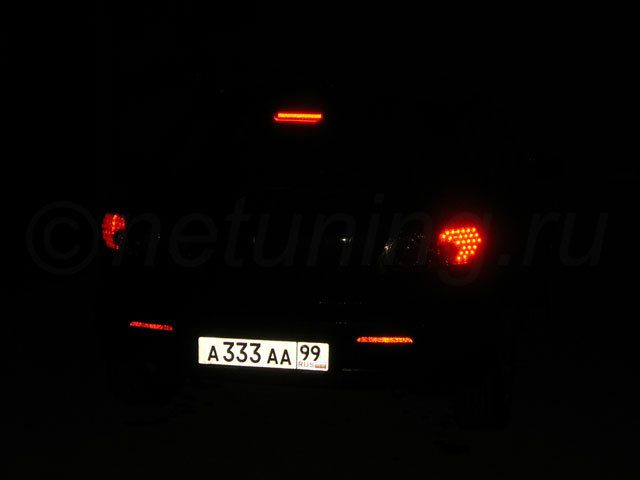

ПОЗДРАВЛЯЕМ с завершением установки!
